產(chǎn)品介紹

SRM 1921b - 紅外傳輸波長(zhǎng)/波數(shù)標(biāo)準(zhǔn) 主要用于校準(zhǔn)分光光度計(jì)在 3.2 μm 至 18.5 μm（540 cm-1 至 3125 cm-1）的紅外 (IR) 光譜區(qū)域的波長(zhǎng)/波數(shù)標(biāo)度。 一個(gè) SRM 1921b 單元由厚約 38 μm 的啞光聚苯乙烯薄膜組成，外露區(qū)域直徑為 25 mm，距離紙板架底部 38 mm，尺寸為 5 cm × 11 cm × 0.2 cm。

經(jīng)認(rèn)證的波長(zhǎng)/波數(shù)值：

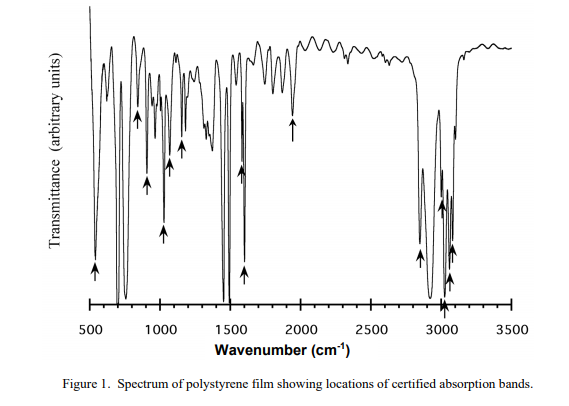

在真空和吹掃條件下測(cè)量統(tǒng)計(jì)上具有代表性的聚苯乙烯薄膜 SRM 1921b 樣品組的光譜透射率。 3.2 μm 至 18.5 μm 范圍內(nèi)的吸收帶位置是使用質(zhì)心法和譜帶最小值測(cè)定法獲得的。根據(jù)實(shí)驗(yàn)和統(tǒng)計(jì)分析結(jié)果，選擇了 13 個(gè)頻段位置進(jìn)行認(rèn)證。表 1 和表 3 分別顯示了質(zhì)心和波段最小值方法的這些波段的認(rèn)證波長(zhǎng)值和相關(guān)不確定度。相應(yīng)的波數(shù)值和波段的相關(guān)不確定度分別如表 2 和表 4 所示。 （有關(guān)詳細(xì)信息，請(qǐng)參見標(biāo)題為“波段波數(shù)和波長(zhǎng)確定”的部分）。為了幫助用戶在測(cè)量過程中區(qū)分頻段，圖 1 中顯示了一個(gè)頻譜，其中的箭頭標(biāo)識(shí)了經(jīng)過認(rèn)證的頻段。有關(guān)在空氣中或吹掃條件下測(cè)量的波段波長(zhǎng)和波數(shù)值，請(qǐng)參閱標(biāo)題為“空氣/氮?dú)獯祾叩男Ｕ钡牟糠帧?/p>

為每個(gè)認(rèn)證波段波長(zhǎng)和波數(shù)提供了擴(kuò)展不確定度 U。 它是覆蓋因子 k = 4 和組合標(biāo)準(zhǔn)不確定度的乘積。 組合標(biāo)準(zhǔn)不確定度是所有不確定度分量的平方和 [1,2]。

儲(chǔ)存、處理和使用說明

儲(chǔ)存和處理：不使用時(shí)，SRM 1921b 應(yīng)保存在隨附的保護(hù)罩中。對(duì)于存儲(chǔ)，建議將 SRM 保存在干燥器柜中。 SRM 應(yīng)始終小心處理；切勿用手指或任何其他物體接觸暴露的薄膜表面?？梢酝ㄟ^吹氣去除灰塵清潔、干燥的空氣。

測(cè)量條件：

使用 Bomem DA-3.02 傅立葉變換分光光度計(jì)進(jìn)行校準(zhǔn)測(cè)量。在測(cè)量過程中，儀器室溫保持在 23 °C ± 1 °C，濕度范圍為 30% 至 50%。校準(zhǔn)測(cè)量是在大氣壓力下的清潔空氣吹掃氣體（去除 CO2 和 H2O）下進(jìn)行的。測(cè)量方法的詳細(xì)信息可以在參考文獻(xiàn) 2 中找到。

材料來源：用于 SRM 1921b - 紅外傳輸波長(zhǎng)/波數(shù)標(biāo)準(zhǔn)  的聚苯乙烯薄膜取自一卷。它由陶氏化學(xué)公司制造，由科布倫茨協(xié)會(huì)捐贈(zèng)。
