產(chǎn)品介紹

NIST SRM 78A 燃燒耐火材料(鋁)203-70%(標(biāo)準(zhǔn)品)呈細(xì)粉(<0.15 mm)的形式，打算用于檢驗(yàn)化學(xué)分析方法和用儀器分析方法進(jìn)行校準(zhǔn)。

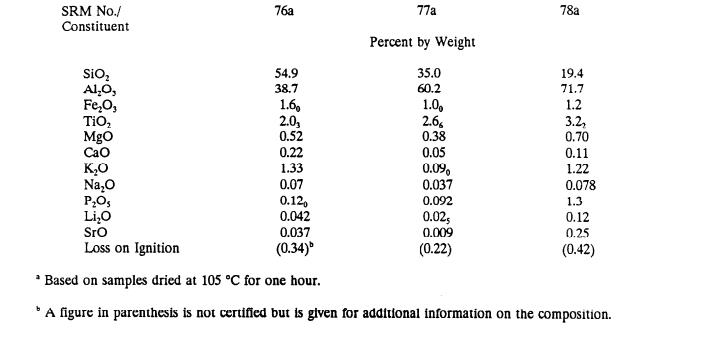

認(rèn)證：

根據(jù)分析程序的結(jié)果列出的“真實(shí)”值是目前對(duì)“真實(shí)”值的最佳估計(jì)，在上次報(bào)告的重要數(shù)字中，該值預(yù)計(jì)不會(huì)偏離“真實(shí)”值超過±1。對(duì)于下標(biāo)圖，偏差不超過±5。根據(jù)均勻性檢驗(yàn)結(jié)果，估計(jì)樣本內(nèi)部和樣本間的最大變化小于上述不確定度圖。

計(jì)劃、準(zhǔn)備、測(cè)試和分析：

原伯恩特耐火材料NIST SRM 78A 燃燒耐火材料(鋁)203-70%(標(biāo)準(zhǔn)品)的這些替代產(chǎn)品是由賓夕法尼亞州匹茲堡Garber研究中心哈比森-沃克耐火材料公司通過R.K.Scott博士的努力特別準(zhǔn)備和提供給NIST的。將精心挑選的原料分批制成擠壓杜比，干燥120℃，烘箱干燥，然后在1427°C下燒10小時(shí)，粉碎粉碎，經(jīng)空氣分級(jí)轉(zhuǎn)化為細(xì)粉產(chǎn)品。95%(95%)的分類材為-45μm(-325目)。最后的產(chǎn)品混合在攪拌機(jī)里。在NIST，每種材料都進(jìn)行了重新混合和調(diào)整尺寸。

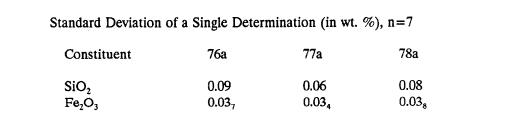

在NIST用K.M.薩彭菲爾德對(duì)每一批主要組分SiO、Fe、O、O的代表樣品進(jìn)行了均勻性檢驗(yàn)。
